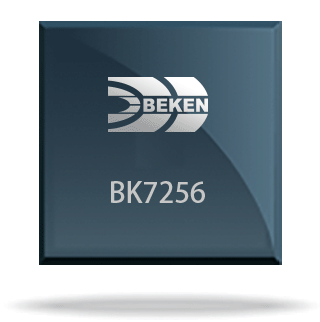

BK7256

2.4GHz Wi-Fi 6 (802.11b/g/n/ax)和蓝牙5.2组合解决方案

概 述



BK7256是高度集成的1x1单频2.4GHz Wi-Fi6(802.11b/g/n/ax)和蓝牙5.2组合解决方案,专为需要高安全性和丰富资源的应用设计,是高级物联网(IoT)应用的理想选择。
BK7256基于强大的安全架构,具备极高的安全性。它提供了一个独立且不可篡改的平台信任根,为运行在非安全处理环境中的应用提供安全服务,例如安全启动和加密操作。
BK7256采用先进的设计技术和超低功耗工艺技术,为智能照明、智慧家居和其他复杂的物联网应用提供高集成度和极低功耗。


特 性


Wi-Fi
• 符合 IEEE 802.11b/g/n/ax 1x1 标准
• 2.4 GHz 的 20/40 MHz 信道带宽
• 支持下行链路多用户多输入多输出(DL MU-MIMO)
• 支持上行链路正交频分多址(UL OFDMA)
• 支持单独的目标唤醒时间 (iTWT)
• TX 和 RX 低密度奇偶校验 (LDPC) 支持扩展范围
• WPA/WPA2/WPA3-为加强安全提供个人支持
• 工作模式:STA和SoftAP
• 并发 AP + STA
• 集成 蓝牙/Wi-Fi  共存 (PTA)
• 光发射器输出功率功率高达 +20 dBm
• 接收器灵敏度 -99 dBm


蓝牙
• 兼容双模蓝牙 5.2
• 支持基本速率 (BR)、增强型数据速率 (EDR) 2 Mbps 和 3 Mbps、低功耗 (LE) 1 Mbps、2 Mbps 和远距离(125 kbps 和 500 kbps)
• 支持的蓝牙低功耗功能:LE 音频、到达角 (AoA) 和出发角 (AoD) 寻向、2 Mbps、广告扩展和长距离
• 支持多达16根天线的天线阵列,实现精准定位


内核和内存
• 双 32 位 RISC-V MCU,频率高达 320 MHz:
- 每个核心有32K ITCM+32K DTCM
- 每个内核都包含一个内存保护单元 (MPU)

- 每个核心都支持DSP指令

- 五级顺 序执行流水线

- 硬件乘法器和除法器

- 分支预测

- 机器 (M) 和用户 (U) 特权级别

- 性能监视器

- 未对齐的内存访问

- 物理内存保护 (PMP),8 个区域

- RISC-V RV32I 基本整数指令集

- RISC-V “M” 整数乘法和除法标准扩展

- RISC-V “A” 原子指令标准扩展

- 单精度浮点的 RISC-V “F” 标准扩展

- 压缩指令的 RISC-V “C” 标准扩展

- DSP 扩展

- 用于用户级中断和异常处理的 RISC-V “N” 标准扩展

- 性能扩展

- CoDense 扩展

- 3.57 CoreMark/MHz,1.98 DMIPS/MHz


• UART Flash 下载

• 串行线调试 (SWD) 接口



内存

• SiP flash:4 MB 或无

• 8 MB SiP PSRAM

• 512 KB 共享 SRAM

• 64 KB ROM

• eFuse



安全
• 隔离的安全元件和硬件加密
• 安全启动
• 唯一ID和安全存储
• 安全更新和防回滚
• 生命周期管理,例如安全调试
• 闪存加密
• 加密硬件加速:
- 加密加速器:DES、AES-128/192/256、ChaCha20-128/256、SM4-128
- 公钥加速器:ECDSA-P256/P384、RSA-2048/3072、SM2
- 哈希:SHA-224/256、SHA-384/512、HMAC、Poly1305、SM3-512

- 真随机数发生器 (TRNG)

• 密钥派生函数 (KDF)

时钟管理
• 外部振荡器:26 MHz 晶体振荡器 (XTALH)、32.768 kHz 晶体振荡器 (XTALH)
• 内部振荡器:32 kHz 环形振荡器(ROSC)、26 ~ 360 MHz 数控振荡器(DCO)
• 320/480MHz 锁相环 (DPLL)
• 音频 PLL (APLL)

能源管理
• 2.8 至 5.0 V VBAT 电源
• 片上上电复位 (POR) 和掉电检测器 (BOD)
• 嵌入式降压 (DC-DC) 转换器和 LDO 稳压器
• 低功耗:
- 主动模式 RX:63 毫安
- 主动模式 TX:250 毫安
- 低电压待机模式:150 μA
- 深度睡眠模式:15 μA
- 关断模式:2.0 μA

外设
• 48个GPIO
• 2个SPI
• 1个QSPI
• 3个UART:1 个具有硬件流控制,1 个具有闪存下载支持
• 1个标清/标清输入输出
• 2个I2C
• 1个全速 USB OTG (FS)
• 1个带 CAN FD 的 CAN 控制器
• 1个具有 6 个通道的通用 DMA 控制器 (GDMA)
• 1个DMA2D 控制器
• 1个LCD 接口(16 位并行 RGB 和 I8080)
• 1个JPEG 硬件编码器/解码器
• 1个8 位 CIS DVP 相机接口
• 多达 12个32 位 PWM
• 1个I2S
• 1个音频模数转换器
• 1个音频 DAC
• 四波段数字硬件均衡器
• SBC 加速器
• 13位 SAR ADC,最多 8 个通道
• 6个32 位通用定时器/计数器
• 2个看门狗定时器
• 1个实时计数器 (RTC)
• 1个红外线
• 1个温度传感器
• 多达16个触摸传感器

封装
• QFN68 封装,8 x 8 毫米
• 工作温度范围:-40 至 +125°C



应用方案

语音AI
低功耗视频和图像
电机控制
