概 述

---

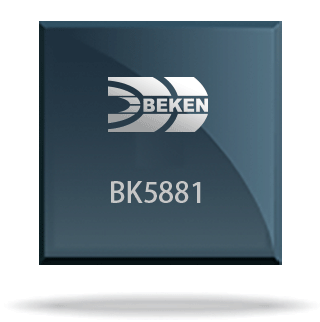

BK5881是一款高度集成的单芯片ETC+蓝牙5.2(BR/LE)组合片上系统(SoC)。它集成了一个高性能5.8GHz ETC收发器、一个2.4GHz蓝牙收发器、一个功能丰富的基带处理器、一个内存控制器、多个模拟和数字外设，以及蓝牙和2.4GHz专有协议栈。

5.8GHz收发器经过优化，可用于具有ASK调制和解调的ETC。符合中国电子不停车收费（ETC）标准GB/T20851.1和GB/T20851.2。

BK5881采用先进的设计技术和超低功耗工艺技术，为ETC应用提供高集成度和最低功耗。

特 性

---

蓝牙和 2.4 GHz 专属协议

• 蓝牙 5.2 和 2.4 GHz 专属协议
• 支持基本速率 (BR)、低能耗 (LE) 1 Mbps、2 Mbps 和远距离（125 kbps 和 500 kbps）
• 支持 2.4 GHz 专属协议 1 Mbps、2 Mbps 和 250 kbps
• TX 功率高达 +10 dBm
• 接收灵敏度 -95 dBm
• 主动模式 TX 0 dBm，降压模式：6.1 mA
• 主动模式 RX，降压模式：5.5 mA
• 蓝牙测向：到达角 (AoA) 和出发角 (AoD)
• 支持多达16根天线的天线阵列，实现室内精准定位

内核和内存
• 频率高达 64 MHz 的 32 位 RISC MCU
• 带 ECC（纠错码）和读出保护的嵌入式 512 KB 闪存
• 64 KB 内存
• 8 KB 缓存
• 用于调试和下载的UART/JTAG

时钟管理
• 外部振荡器：16 MHz 晶体振荡器 (X16M)、32.768 MHz 晶体振荡器 (X32M)
• 内部振荡器：32 kHz 环形振荡器 (ROSC)
• 64 MHz锁相环

能源管理
• 1.8 至 3.6 V VCCBAT 电源
• 片上上电复位 (POR) 和掉电检测器 (BOD)
• 嵌入式 DC-DC 转换器（降压模式）和 LDO 稳压器
• 低功耗：
- 深度睡眠，降压模式：1.2 μA
- 低电压待机，降压模式：3.2 μA
- 正常待机，降压模式：8.0 μA

外设
• 25个 GPIO
• 2个 SPI
• 3个 UART：1 个支持闪存下载，2 个支持 7816 协议
• 1个 I2C
• 1个 CAN2.0B/CAN FD
• 1个具有 6 个通道的通用 DMA 控制器 (GDMA)
• 6个 32 位 PWM
• 12 位 SAR ADC，3 通道
• 6个通用 32 位定时器/计数器
• 2个看门狗定时器
• 1个实时计数器 (RTC)
• 1个红外接口
• 1个温度传感器
• 1个真随机数生成器 (TRNG)

封装
• QFN48 封装，6 x 6 mm
• 工作温度范围：-40 至 +105°C
