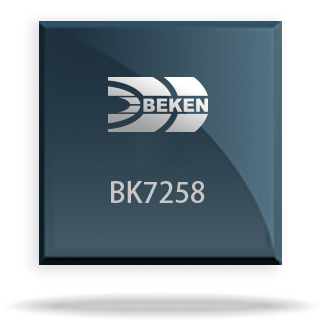

BK7258

一款高度集成的 1x1 单频 2.4 GHz Wi-Fi 6 (802.11b/g/n/ax) 和蓝牙低功耗 (LE) 5.4组合解决方案

概述


BK7258 是一款高度集成的 1x1 单频 2.4 GHz Wi-Fi 6 (802.11b/g/n/ax) 和蓝牙低功耗 (LE) 5.4组合解决方案,专为需要丰富资源和低功耗的应用而设计。32 位 ARMv8-M Star MCU 和全套外设的集成使 BK7258 成为高级物联网 (IoT) 应用的理想选择。

BK7258 采用先进的设计技术和超低功耗工艺技术,为 IP 摄像机、HMI 应用、智能锁和其他先进的物联网应用提供高集成度和最低功耗。


特性


Wi-Fi

• 符合 IEEE 802.11b/g/n/ax 1x1 标准

• 2.4 GHz 的 20/40 MHz 通道带宽

• 支持下行多用户多输入多输出(DL MU-MIMO)

• 支持正交频分多址 (OFDMA)

• 支持目标唤醒时间 (TWT)

• TX 和 RX 低密度奇偶校验 (LDPC) 支持扩展范围

• WPA/WPA2/WPA3-Personal 支持增强安全性

• 工作模式:STA 和 SoftAP

• SoftAP + STA 共存

• 集成蓝牙/Wi-Fi 共存 (PTA)

• 发射功率高达 +20 dBm

• 接收灵敏度 -98 dBm


蓝牙低功耗

• 蓝牙低功耗 (LE) 5.4

• 支持蓝牙低功耗 1 Mbps、2 Mbps 和长距离(125 kbps 和 500 kbps)

• 支持的蓝牙低功耗功能:LE 音频、到达角 (AoA) 和出发角 (AoD) 寻向、2 Mbps、广告扩展和长距离

• 支持多达 16 根天线的天线阵列,实现精准定位


内核

• ARMv8-M Star (M33F) MCU,频率高达 480 MHz:

- 双精度浮点单元(FPU)

- 16 KB ITCM + 16 KB DTCM

- 内置 TrustZone

- 支持带有 SIMD 的 DSP 指令

- 3.84 CoreMark/MHz

• UART flash 下载

• 串行线调试 (SWD) 接口


内存

• Flah 高达 16 MB

• PSRAM 高达 16 MB

• 640 KB 共享 SRAM

• 64 KB ROM

• eFuse


时钟管理

• 外部振荡器:26 MHz 晶体振荡器(XTALH)、32.768 kHz 晶体振荡器(XTALL)

• 内部振荡器:32 kHz 环形振荡器 (ROSC)、26–360 MHz 数控振荡器 (DCO)

• 320/480 MHz PLL (DPLL)

• 音频锁相环 (APLL)


电源管理

• 2.0 至 4.35 V VBAT 电源

• 片上上电复位 (POR) 和欠压检测 (BOD)

• 内置降压 (DC-DC) 转换器和 LDO 稳压器

• 低功耗:

- Active 模式 RX:17.5 mA

- 睡眠模式:43 μA

- 深度睡眠模式:16 μA

- 关断模式:2.5 μA


外设

• 56 个 GPIO

• 2 个 SPI

• 2 个 QSPI

• 3 个 UART:1 个支持硬件流控制和 flash 下载

• 1 个智能卡控制器

• 1 个 SDIO

• 2 个 I2C

• 1 个高速 USB2.0 (HS)

• 1 个 CAN 控制器,支持 CAN FD

• 1 个 LIN 控制器

• 2 个通用 DMA 控制器 (GDMA),每个控制器有 8 个通道

• 1 个 DMA2D 控制器

• 1 个旋转模块

• 2 个缩放模块

• 1 个显示控制器,支持 RGB 和 8080 接口

• 1 个段式 LCD 控制器,最多可支持 8 x 28 段

• 1 个 JPEG 硬件编码器

• 1 个 JPEG 硬件解码器

• 1 个 8 位 CIS DVP 接口

• 1 个 720p H.264 视频编码器

• 1 个以太网 MAC 接口

• 12 个 32 位 PWM 通道

• 3 个 I2S

• 1 个四频段数字硬件均衡器

• 2 个 音频 ADC

• 1 个音频 DAC

• 1 个 DMIC

• 1 个 SBC 加速器

• 12 位 AUX ADC,多至 11 个通道

• 6 个 32 位通用定时器

• 2 个看门狗定时器

• 1 个实时计数器 (RTC)

• 1 个红外接口

• 1 个温度传感器

• 1 个触摸传感器,支持多至 16 个触摸感应 I/O


封装

• QFN88 封装,9 x 9 mm

• 工作温度范围:-40 至 +85 °C


应用方案

家电和玩具应用
白色家电
遥控器
照明设备
